如何解决湿气对于PCB电路板的影响——三防漆的绝缘性能测试之IPC-TM-650 2.6.3.4标准解析

2017-11-02

湿气是对PCB电路板最普遍、最具破坏性的主要因素,过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解及腐蚀导体等。三防漆涂覆于线路板的表面,形成一层三防的保护膜(三防指的是防潮、防盐雾、防霉)。我们常常看到PCB电路板金属部分起了铜绿就是没有涂覆三防漆,金属铜与水蒸气、氧气共同化学反应而引起的。



本文主要对IPC-TM-650 2.6.3.4进行解析。



1.适用范围

测量三防漆涂层经过温湿处理过程中的绝缘电阻。



2.样品要求

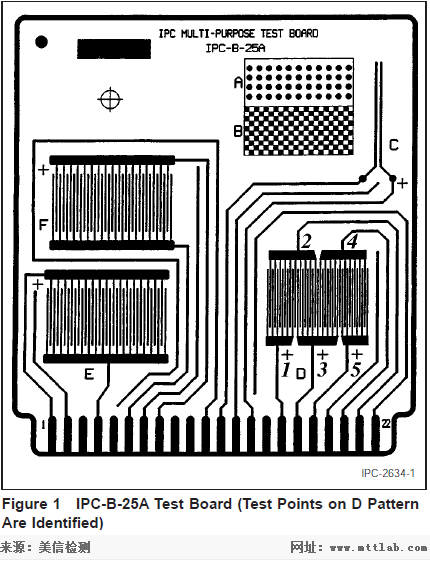

5片IPC-B-25A,在D pattern上进行测试: 1片没有三防漆涂覆的板 ,4片有三防漆涂覆的板 。



美信检测



3.所需设备和工具

(1)温度湿度偏压箱(2)高阻仪(3)烘箱(4)计时器(5)锡炉(6)钳子(7)电烙铁(8)助焊剂。



4.测试条件

(1)室内环境:25°, +2°, -5°C;40-50% RH

(2)温度湿度偏压箱环境:25° 到65° ± 2°C ;90, -5, +3% RH;50VDC偏压;20cyles



5.样品准备

(1)检查样品外观,符合IPC-A-600的有关规定;

(2)在D pattern的pad上分别焊接绝缘导线,1、3、5焊接正极导线,2、4焊接负极导线,注意焊接时不要使助焊剂飞溅到梳状线路上(可使用防护罩防止飞溅 的发生,如果发飞溅则要丢弃测试板);

(3)不要用手接触样品,也要防止样品暴露在脏污环境下。



6.测试过程

(1)在50±2℃的环境中放置24小时;

(2)在实验室环境下测量初始绝缘电阻,测量电压为100VDC,1min后再读一次数据看读数是否稳定;

(3)将样品竖直放入温度湿度偏压箱中,上面放置一个冷凝水滴防护罩;

(4)关上温度湿度偏压箱的门,设置50VDC的偏压;

(5)进行20cycles的温湿度循环,单个循环的过程如下:

a.在1.75±0.75hrs将温度从25℃升到65℃;

b.在65℃下维持3, +0.5, -0 hrs;

c.在1.75±0.5hrs将温度从65℃降到25℃.



7.测量与评估

(1)测量绝缘电阻前,关闭50VDC的偏压,加载100VDC的测量电压;

(2)分别在第1、4、7、10个cycle读取绝缘电阻值;

(3)20cycles结束后,在“25± 2℃,50 ± 5%RH”的条件下放置24hrs后,在实验室环境下再次测量绝缘电阻;

(4)按照IPC-CC-830检查外观和耐电压。
