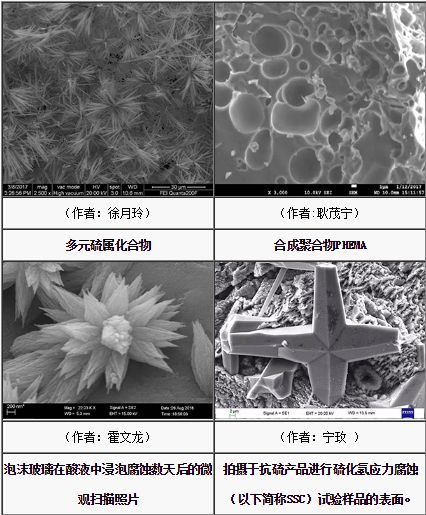

微观材料世界的极致美景

扫描电镜（SEM）是介于透射电镜和光学显微镜之间的一种微观形貌观察手段，可直接利用样品表面材料的物质性能进行微观成像。

扫描电镜（SEM）特点

1. 有较高的放大倍数，20-20万倍之间连续可调；

2. 有很大的景深，视野大，图像的分辨率高，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；

3. 对于导电材料，可直接放入样品室进行分析，对于导电性差或绝缘的样品则需要喷镀导电层。

4. 制样简单。

扫描电镜技术在材料领域的应用十分广泛，能够帮助客户进行金属材料断口分析、材料纳米级尺寸检测、样品表面形貌观察与测量、电子材料切片分析、涂镀层厚度测量、材料的显微结构分析等等方面的检测，帮助企业有效监控产品质量，改善工艺。

典型应用案例展示

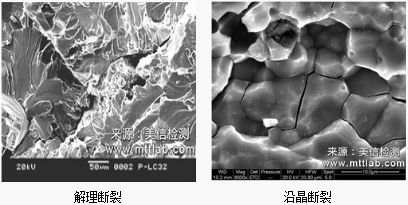

1. 金属材料断口分析。 通过对断口微观形貌的观察，根据脆性断裂及韧性断裂机理，结合材料受力状态分析，找出失效根源。

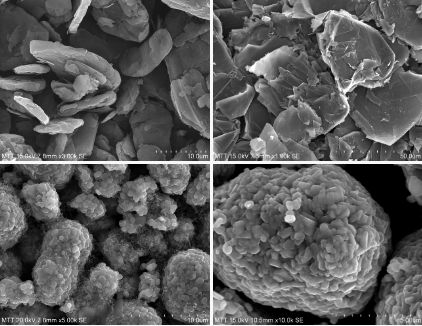

2. 材料表面形貌观察与测量。通过扫描电子显微镜观察材料表面形貌，为研究样品形态结构提供了便利，观察的主要内容是分析材料的几何形貌、材料的颗粒度、及颗粒度的分布、物相的结构等。

3. 材料的镀层厚度测量。

金属覆盖层的厚度及其均匀性是覆盖层的重要质量标志，它在很大程度上影响产品的可靠性和使用寿命。检测材料表面的金属覆盖层的厚度及其均匀性，有助于监控产品质量，改善工艺，提高效益。

金属制件和设备的表面覆盖耐蚀非金属保护层是金属防腐蚀的重要手段之一。目的是将金属 /环境界面代之以金属/非金属层/环境的界面，利用非金属材料的耐蚀、抗渗、缓蚀性能保护金属免受环境的侵蚀，从而延长其使用寿命。

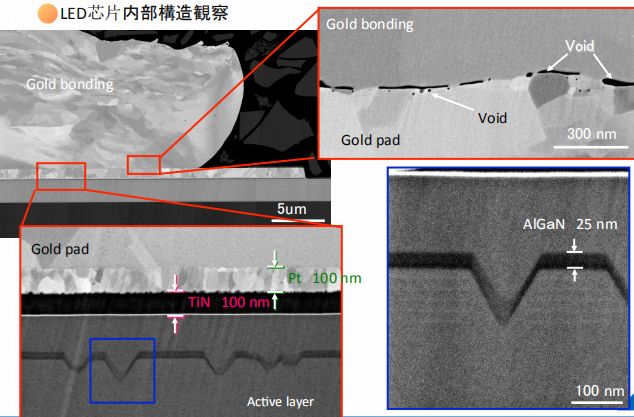

4. LED芯片的内部构造观察

扫描电镜（SEM）实际作用

对于企业来说，扫描电镜（SEM）能解决哪些问题？为什么需要使用SEM进行检测？

1. SEM在材料失效分析中起重要作用，帮助企业寻找产品失效的根本原因，进而改善产品质量。

2. 利用SEM进行材料的形貌观察与测量，有助于监控产品质量，改善工艺；帮助企业对产品的使用寿命和可靠性进行监控；帮助企业快速获取实际尺寸、检验产品质量以及精确控制工艺流程。

3. 观察检测产品多处的涂镀层厚度的精确数值，帮助企业判定产品质量是否达标。

4. 扫描电镜在半导体行业中的应用已经深入到许多方面，有效帮助企业对产品质量进行监控，对失效问题进行分析。

由于扫描电镜（SEM）在材料领域的广泛应用，对于不同的材料、需要检测的方向及标准不同，对于样品自身和测试条件的要求也是各异的，这造成了我们在应用SEM分析中存在许多的未知问题和认知误区，如：

不同材质的SEM样品制样要求是否一致？

利用SEM分析金属材料断裂失效，常见失效机理众多，如韧窝断裂、解理断裂、滑移分离等等，如何判定？

材料的涂镀层厚度测量，如何判定产品质量是否达标？

各涂镀层材料的组分构成对产品的影响有多大？

对材料进行形貌观察与测量，具体的实际意义在哪里？

……

面对这么多的问题，如何才能解答？如何深度了解扫描电镜（SEM）的分析应用，避免进入认知误区？

美信检测在8月10日推出了一场以“SEM分析技术与CP制样技术”为主题的小型专题技术沙龙，特邀关注此课题的嘉宾们前来参加！

帮助客户针对性的对扫描电镜（SEM）相关应用知识进行深度解读，同时帮助客户识别SEM技术应用中的误区，并进行规避，还将对相关存在疑问的内容，进行专业解答！

课题内容从扫描电镜的原理与功能讲解出发，对其在现代科学与产业界的应用进行分析，而后对扫描电镜在分析中可能产生的误区进行全面解答，最后诠释显微分析新技术及发展趋势。

以案例讲解为主，导入扫描电镜原理与功能分析等知识点，分享分析技巧，帮助企业改进来料质量和改善工艺，最终提高产品品质！
