OSP焊盘上锡不良失效分析

2022-09-19  浏览量:50



引言



OSP表面处理工艺具有控制简单、成本低廉、表面平整等优点,越来越广泛应用于PCB生产制造中。然而,在实际生产过程中,工艺不良、产品储存或使用不当等都容易导致OSP板出现表面变色、膜厚不均匀、焊盘上锡不良、虚焊及焊锡不饱满等问题。



本文以OSP焊盘上锡不良为例,分析其失效原因与机理,并提出改善建议。



一、案例背景



OSP 焊盘过两次炉温后,波峰焊出现严重的上锡不良。降低炉温后,无可焊性问题。现进行测试分析,查找OSP焊盘上锡不良的原因。



二、分析过程



1. 外观检查

利用体视显微镜对上锡不良波峰焊点进行光学检查。多数波峰焊点孔环表面存在明显上锡不良现象,呈现退润湿及不润湿特征;不润湿位置呈现OSP膜层颜色,疑似OSP膜层未被去除。



NG PCBA上锡不良波峰焊点外观检查照片

图1. NG PCBA上锡不良波峰焊点外观检查照片



2. 表面分析

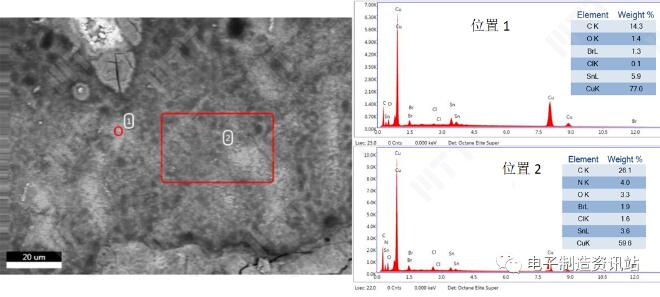

利用场发射扫描电子显微镜对NG PCBA波峰焊点润湿不良位置进行形貌观察及成分分析。

润湿不良位置表面平整,表面无明显焊锡残留现象;成分分析显示,润湿不良位置未发现明显异常元素存在;Cl元素推测来自未去除OSP膜层成分,后续通过其他分析手段进一步确认。



NG PCBA波峰焊点润湿不良位置形貌观察及成分分析

图2. NG PCBA波峰焊点润湿不良位置形貌观察及成分分析



3. 剖面分析

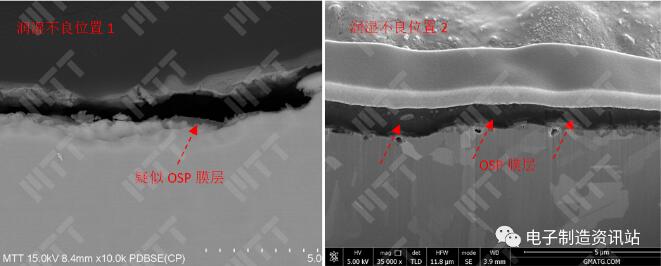

将润湿不良位置切片、FIB切割后,利用场发射扫描电子显微镜、FIB对截面形貌进行观察分析,结果如下。

润湿不良位置1无明显焊锡残留,形貌放大后,局部疑似OSP膜层残留;润湿不良位置2 FIB切割后,明显发现OSP膜层残留现象。



NG PCBA波峰焊点润湿不良位置切片、FIB切割后截面形貌观察照片

图3. NG PCBA波峰焊点润湿不良位置切片、FIB切割后截面形貌观察照片



4. OSP膜层成分分析

为了表征OSP有机膜受热分解程度及对比NG批次PCB光板(命名为样品A)与对比PCB光板(命名为样品B)OSP膜层成分是否存在差异,借助FT-IR及XPS分析手段分别对NG批次PCB光板、对比PCB光板、二次回流NG批次PCB光板(命名为样品C)OSP膜层成分进行分析,结果如下。

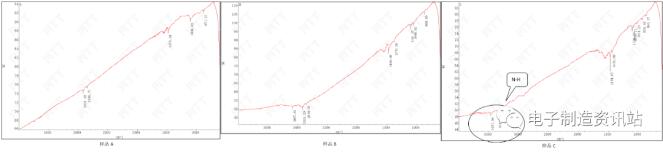

4.1 FT-IR分析

如图4所示,红外光谱分析结果显示:

①样品A OSP膜红外光谱信息弱,相较于样品B OSP膜红外光谱信息弱,表明样品A OSP膜厚度可能较薄;

②样品C OSP膜红外光谱中出现了新的N-H官能团,表明OSP膜经过二次回流可能发生了结构变化。



OSP膜层红外谱图

图4. OSP膜层红外谱图

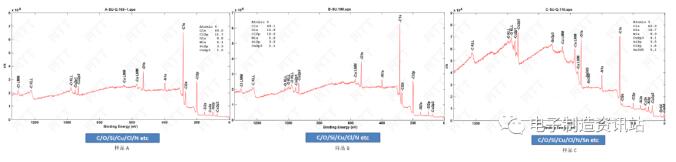

4.2 XPS分析

XPS分析结果显示:

①三个样品孔环OSP膜表面主要测到 C/O/N/Cl/Cu/Si 等元素,样品C表面也测到少量的Sn;

②三个样品表面的Si主要判定为有机硅、N为有机氮、Cl的化学态包含有机氯和氯化铜;其中A和B样品表面的成分比较接近:有机物有芳香环结构(π-π),铜主要为氯化亚铜(CuCl);而样品C表面未测到明显的芳香环结构,且有机物酯类比较明显,铜主要为氢氧化铜【Cu(OH)2】和氯化亚铜(CuCl)的混合;

③样品C表面测到的Sn主要为氧化锡。



XPS分析谱图

图5. XPS分析谱图



5. OSP膜厚测试

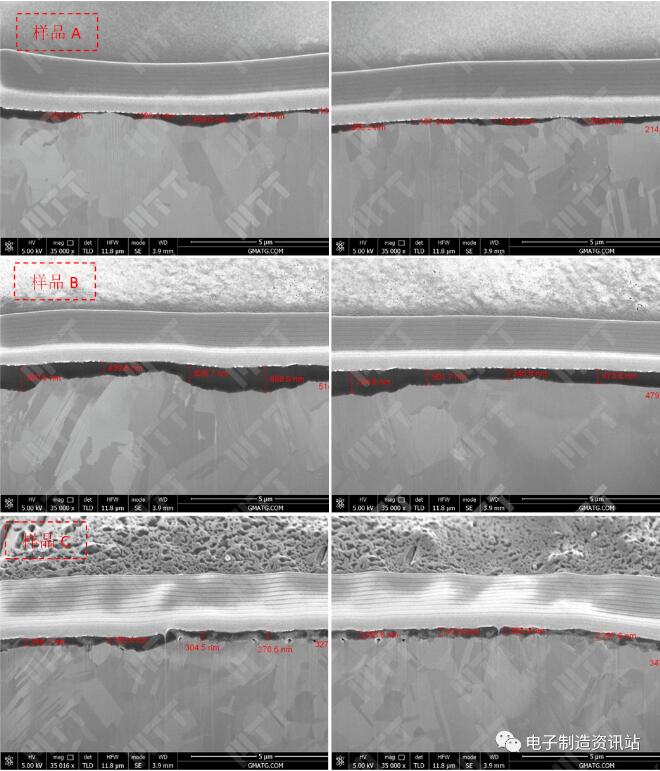

利用FIB对样品A、样品B及样品C OSP膜层分别进行观察及厚度测量,结果如下:

①样品A与样品B OSP膜层形貌无明显差异,但厚度差异明显;

② 样品A与样品C OSP膜层形貌存在明显差异,样品C膜层内部弥散分布较多颗粒状物质,而样品A膜层未观察到该现象;样品A、样品C膜层厚度较样品B膜层厚度,明显偏小。



FIB切割后OSP膜层观察及膜层厚度测量结果

图6. FIB切割后OSP膜层观察及膜层厚度测量结果



6. 上锡性验证

为了确认二次回流NG批次PCB光板确实存在上锡不良现象及降低炉温后上锡性变正常,对二次回流NG批次PCB光板及降低炉温后二次回流NG批次PCB光板分别进行上锡性验证。

(备注:降低炉温后回流曲线满足标准IPC 7530A-2017 群焊工艺温度曲线指南(再流焊和波峰焊)中无铅回流温度要求。)

二次回流NG批次PCB光板浸锡后,多数通孔孔环表面发现明显润湿不良现象,而降低炉温后二次回流NG批次PCB光板浸锡后,通孔孔环润湿完好。

以上结果表明:当炉温调低到标准IPC 7530A-2017 群焊工艺温度曲线指南(再流焊和波峰焊)中无铅回流温度要求的范围内时,NG批次PCB光板上锡正常,即NG批次PCB光板可焊性满足标准要求;初始炉温曲线峰值温度最高245.3℃,位于标准IPC 7530A-2017 群焊工艺温度曲线指南(再流焊和波峰焊)中无铅回流温度要求的上限。

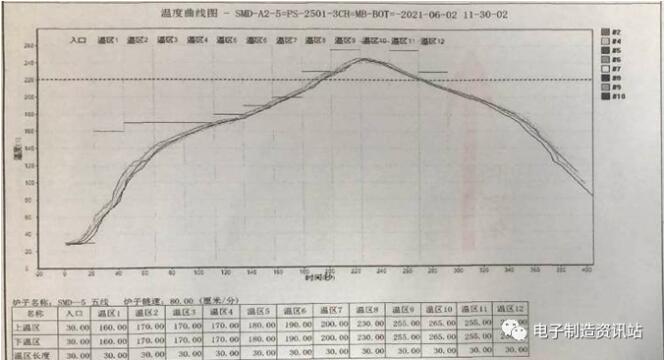

降低炉温后的二次回流炉温

图7. 降低炉温后的二次回流炉温

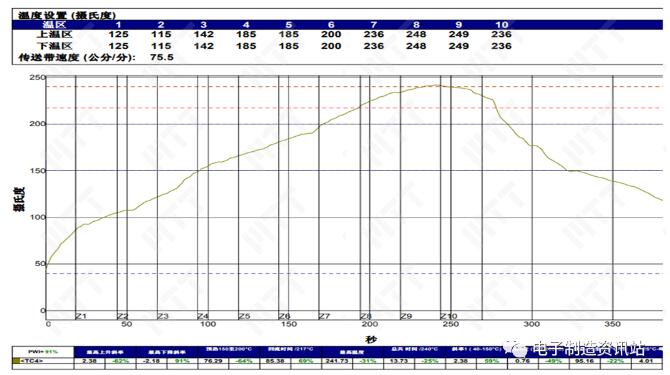

初始炉温下二次回流炉温

图8. 初始炉温下二次回流炉温

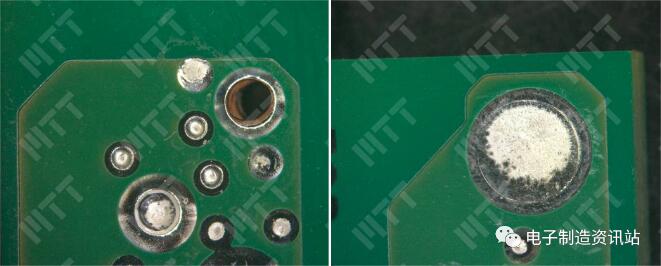

二次回流NG批次PCB光板浸锡后外观照片

图9. 二次回流NG批次PCB光板浸锡后外观照片



降低炉温后二次回流NG批次PCB光板浸锡后外观照片

图10. 降低炉温后二次回流NG批次PCB光板浸锡后外观照片



7. 锡样成分测试

参考标准JIS Z3910:2017 钎料分析方法,利用电感耦合等离子体发射光谱仪对锡样进行成分分析,结果如下:

锡样为锡银铜合金。对于波峰焊接锡炉成分,行业一般采用锡铜合金,以避免通孔孔铜被过度咬蚀,建议锡炉采用锡铜合金,但本案件中锡炉成分不是导致OSP上锡不良的原因。



三、总结分析



外观检查结果显示:NG PCBA多数波峰焊点孔环表面存在明显上锡不良现象,呈现退润湿及不润湿特征;不润湿位置呈现OSP膜层颜色,疑似OSP膜层未被去除。



表面分析及剖面分析结果显示:润湿不良位置未发现明显异常元素存在;润湿不良位置FIB切割后,明显发现OSP膜层残留现象。



NG批次PCB光板及二次回流NG批次PCB光板OSP膜层成分分析结果显示:①二次回流NG批次PCB光板较NG批次PCB光板,OSP膜红外光谱中出现了新的N-H官能团,表明OSP膜经过二次回流发生了结构变化;②NG批次PCB光板,OSP膜层有机物有芳香环结构(π-π),铜主要为氯化亚铜(CuCl),而二次回流NG批次PCB光板OSP表面未测到明显的芳香结构,且有机物酯类比较明显,铜主要为氢氧化铜和氯化亚铜的混合。二者充分说明,二次回流后,OSP膜层成分发生了变化。



OSP膜层观察与厚度测量结果显示:NG批次PCB光板与二次回流NG批次PCB光板,OSP膜层形貌存在明显差异,后者膜层内部弥散分布较多颗粒状物质,而前者膜层未观察到该现象。



上锡性验证结果显示:①二次回流NG批次PCB光板浸锡后,多数通孔孔环表面发现明显润湿不良现象,该结果表明,二次回流后OSP膜层形貌及成分的变化,确实可以导致上锡不良的发生;②降低炉温后的二次回流NG批次PCB光板(回流曲线满足标准IPC 7530A-2017 群焊工艺温度曲线指南(再流焊和波峰焊)中无铅回流温度要求)浸锡后,通孔孔环润湿完好,说明NG批次PCB光板可焊性满足标准要求;③初始炉温曲线峰值温度最高245.3℃,位于标准IPC 7530A-2017 群焊工艺温度曲线指南(再流焊和波峰焊)中无铅回流温度要求的上限。



对比NG批次PCB光板与对比PCB光板FT-IR、XPS及FIB分析结果可知:二者膜层成分比较接近:有机物有芳香环结构(π-π),铜主要为氯化亚铜(CuCl),但二者膜厚存在明显差异,前者与后者OSP膜厚平均值分别为225.9nm、585.5nm,即NG批次PCB光板OSP膜厚明显偏薄,故其相较于对比PCB光板,耐热能力偏低。



四、结论与建议



综上所述,二次回流后OSP膜上锡不良的原因包括:①相对较高的回流温度;②OSP膜相对偏薄,耐热能力相对偏低。



改善建议

1. 适当降低回流峰值温度,避免OSP膜层承受较高温度冲击;

2. 适当增加OSP膜层厚度,提高其耐热能力。



*** 以上内容均为原创,如需转载,请注明出处 ***
