陶瓷电容短路失效分析

2022-06-21  浏览量:1774



引言



陶瓷电容漏电短路的问题,因其原因复杂多样,且失效现象随外界环境变化而时有时无,经常困扰工程人员。常见的失效原因有原材料缺陷、热击失效、高压击穿和机械应力失效,本文介绍机械应力导致的贴片陶瓷电容漏电故障的分析方法。



一、案例背景



委托方反馈,某型号陶瓷电容在客户端出现失效,表现为短路,导致15V电源保护,进而导致产品故障,主要集中在C42、C44电容。



待分析样品如下:①拆解下的失效样品2pcs(#1、#2);②失效PCBA一块(#3)。



二、分析过程



1. 外观检查

对失效的2pcs失效电容进行外观检查。



检查结果显示:拆解下的#1、#2失效样品除表面有助焊剂外未发现明显裂纹及其他损伤。

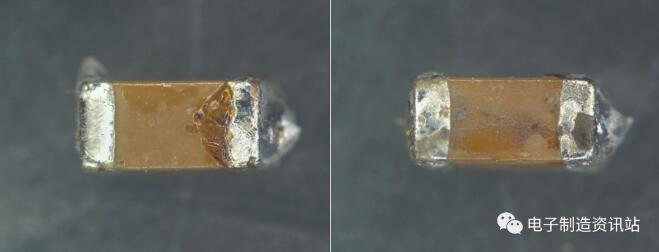

失效电容外观形貌

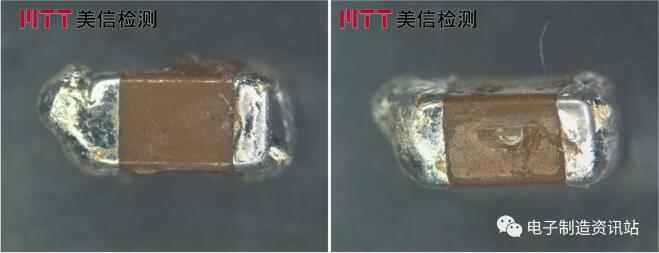

图1. #1失效电容外观形貌



失效电容外观形貌

图2. #2失效电容外观形貌



2. 失效现象复现

为确认失效电容是否表现为短路,对#1~#2失效电容进行电参数测试。



电测结果显示:2pcs失效电容都接近表现为短路,说明#1、#2失效电容内部存在明显漏电。

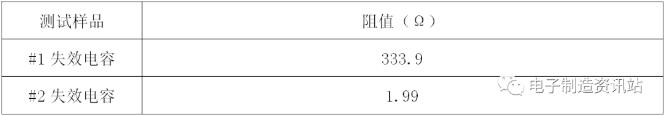

电测试结果



3. 热点定位

前面分析可知:#1、#2失效电容内部存在漏电现象,为确认电容内部的漏电位置,对#1、#2失效电容进行热点定位分析。



分析结果显示:

(1)#1失效电容内部发现异常亮点,亮点主要集中在电容端电极部位,说明电容内部的漏电点集中在端电极;

(2)#2失效电阻的阻值较小,未能定位到一个集中亮点(功率较小),但是在端电极也发现有异常热点。



定位结果说明:#1、#2失效电容都存在端电极附近的漏电现象。



失效样品热点定位形貌

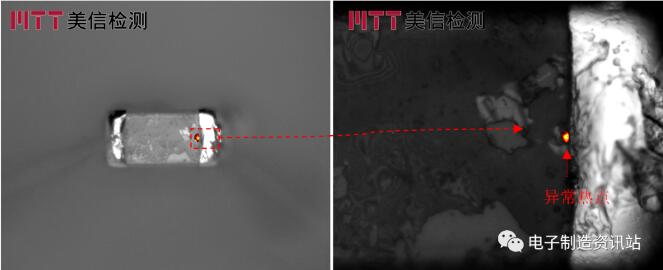

图3. #1失效样品热点定位形貌



失效样品热点定位形貌

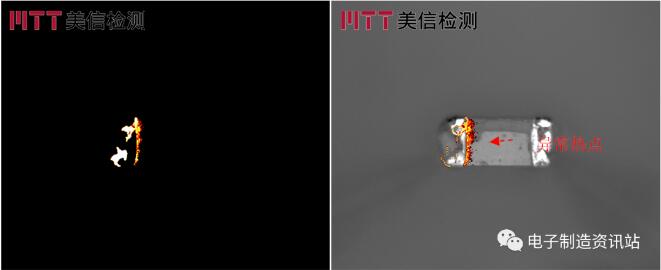

图4. #2失效样品热点定位形貌



4. 切片分析

为确认#1、#2电容漏电失效的原因,对#1、#2电容进行切片分析。



分析结果显示:#1、#2失效电容端电极附近都发现裂纹,这是电容内部漏电失效的原因;失效电容内部的裂纹与电容焊接端呈45°角,属于机械应力裂纹。

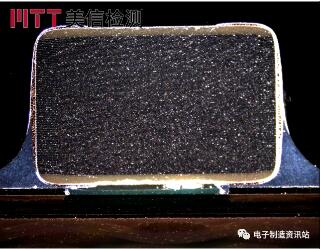

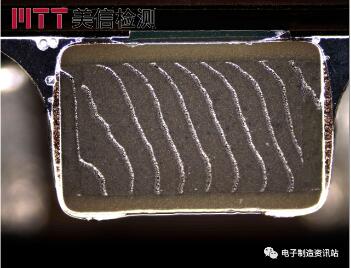

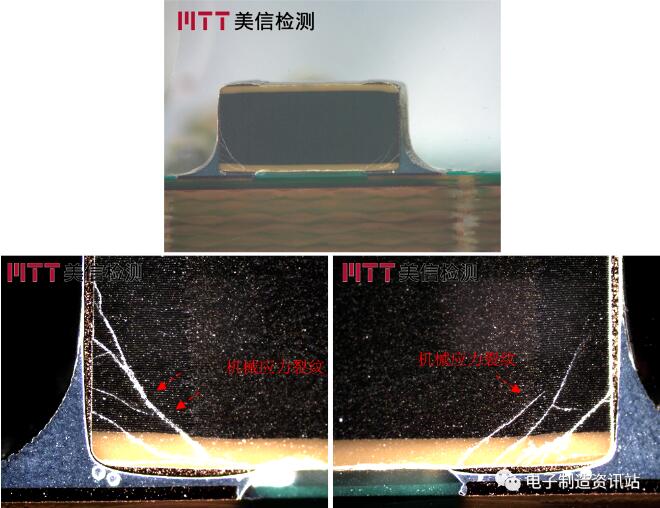

失效电容切片形貌(光学显微镜)

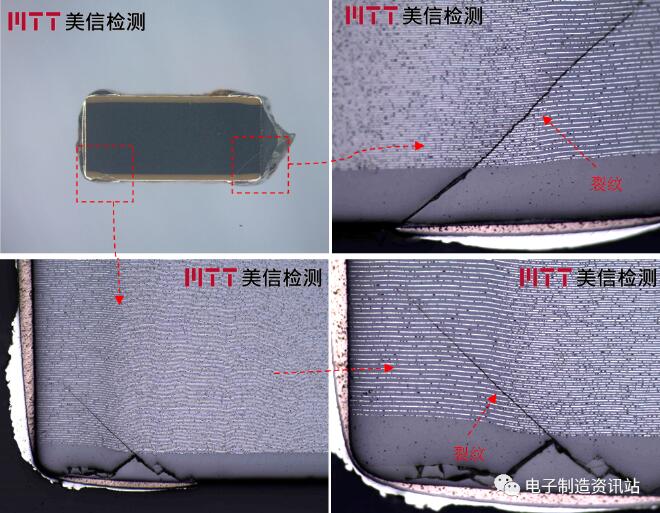

图5. #1失效电容切片形貌(光学显微镜)



失效电容切片形貌(SEM)

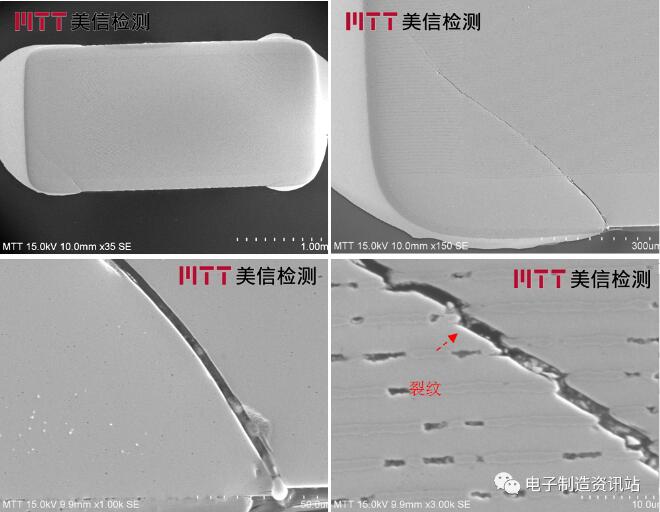

图6. #1失效电容切片形貌(SEM)



失效电容切片形貌(光学显微镜)

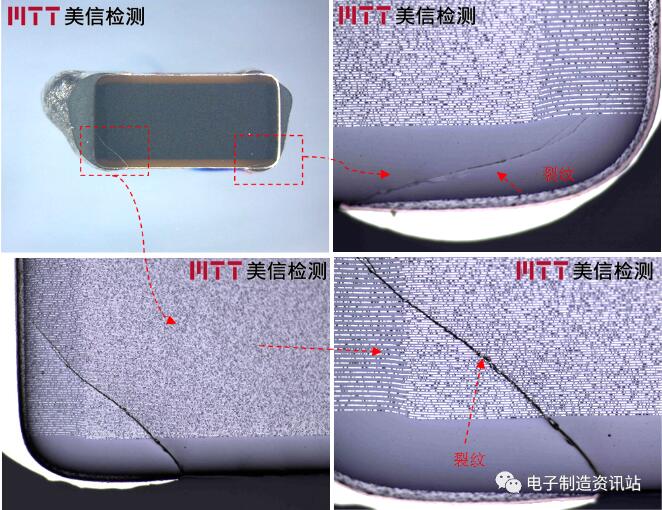

图7. #2失效电容切片形貌(光学显微镜)



5. 验证分析

前面分析可知:2pcs失效单体电容内部都发现机械应力裂纹,为验证#3失效PCBA上陶瓷电容是否有机械应力裂纹,选取区域1的C52电容、区域2的C7电容,区域3位置的C50、C41电容进行切片分析。



分析结果显示:

(1)区域1位置的C52电容内部发现有明显的裂纹,裂纹形貌与失效电容内部的裂纹基本一致,属于机械应力裂纹;

(2)区域2位置的C7电容、区域3位置的C41电容都未发现明显的裂纹;

(3)区域3位置的C50电容发现裂纹,裂纹同样位于端电极部位,程度比较轻微。



验证结果说明:

(1)区域1、区域3位置的电容都发现裂纹,说明失效PCBA上电容受到机械应力影响;

(2)区域3位置的C41电容未发现裂纹、C50电容发现裂纹,而C41电容、C50电容主要的差异在于尺寸封装存在差异,C41电容为0603尺寸,C50电容为1206尺寸,与大尺寸电容更容易受单板弯曲而产生机械应力裂纹相对应。

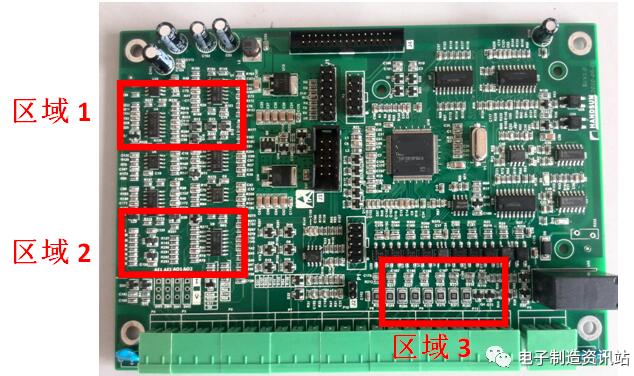

选取电容示意图

图8. 选取电容示意图



失效PCBA上C52电容切片形貌

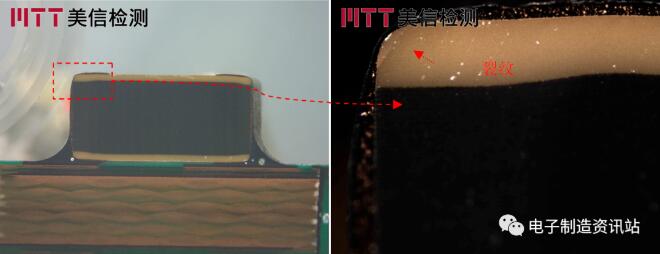

图9. #3失效PCBA上C52电容切片形貌



失效PCBA上C7电容切片形貌

图10. #3失效PCBA上C7电容切片形貌



失效PCBA上C41电容切片形貌

图11. #3失效PCBA上C41电容切片形貌



失效PCBA上C50电容切片形貌

图12. #3失效PCBA上C50电容切片形貌



三、综合分析



该案件主要为电容在PCBA上短路失效,通过外观检查、失效现象复现、热点定位、切片分析、验证分析等工作后发现:

(1)外观检查未发现拆解下的失效电容表面存在明显的破损及裂纹,可排除电容因外力碰撞导致的失效;失效现象复现确认失效电容为短路漏电失效,与委托方提供的信息一致;而通过热点定位分析确认失效电容的漏电点集中在电容端电极附近。

(2)通过切片分析确认失效电容端电极附近存在裂纹,这与定位分析的结果一致,而裂纹与电容焊接端呈45°角,而电容内部产生该形貌裂纹的原因为:当单板弯曲变形时,陶瓷器件不会随着变形,器件会受到压应力或拉应力;当应力超过了陶瓷材料能承受的应力,器件就会出现裂纹,应力形成的裂纹在横截面上显示为“Y”形或者裂纹与焊端成45°角,因此该案件中电容失效的原因为受机械应力导致的。



单板变形应力分布图

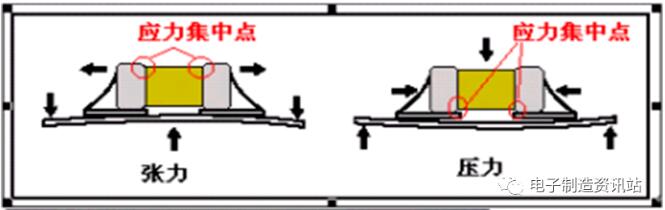

图13. 单板变形应力分布图



应力与裂纹对应关系图

图14. 应力与裂纹对应关系图



(3)通过验证分析确认,失效PCBA上其他位置电容也存在机械应力裂纹,进一步说明PCBA在使用过程中承受了应力。



四、结论与建议



电容失效的原因为:电容内部因承受了机械应力导致裂纹产生,从而导致电容漏电短路失效。



建议排查PCBA生产、存储、运输和使用过程中可能的应力来源。
