PCB镍腐蚀失效分析

2022-07-28  浏览量:71



引言



化学镍钯金(ENEPIG)表面处理工艺被称为“万能涂层”。其可焊性能优异、镀层平整度高、可防止黑盘问题等优势成为当下PCB表面处理工艺的极佳选择。然而镍钯金工艺成本高昂,且不可返工,一旦发生失效,其损失也使得一般企业难以承担。



本文以PCB镍腐蚀失效分析为例,通过形貌观察、表面分析、切片分析等方法,分析其失效机理,并提出改善建议。



一、案例背景



PCB(表面处理方式为镍钯金)SMT 制程后超声键合出现打不上线问题,表现为镍层和钯层分离。



二、分析过程



1. 外观检查

利用体式显微镜对失效样品及正常样品键合点位置进行外观检查,结果如图1所示。

发现失效样品有键合不良现象,且失效位置不固定(红色箭头所指)。失效焊盘呈现不同程度发黑现象。正常样品键合完好,未发现明显异常现象。

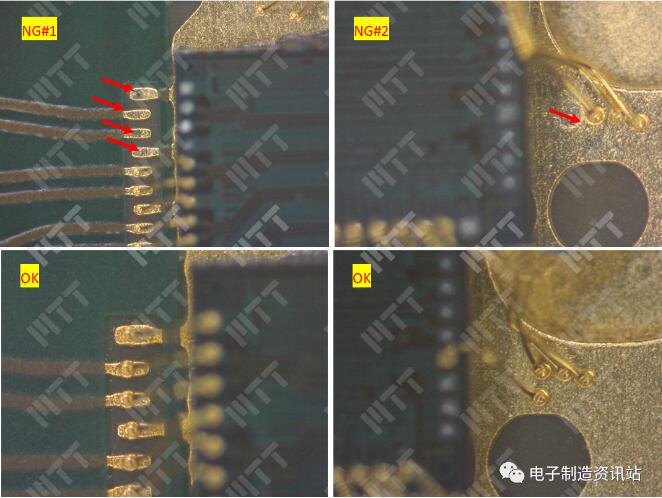

失效样品及正常样品键合点外观检查照片

图1. 失效样品及正常样品键合点外观检查照片



2. 表面分析

为了进一步观察失效焊盘表面微观形貌及确认焊盘表面成分信息,对失效品及正常品焊盘表面进行形貌观察及成分分析,结果如图2-3及表1-2所示。

分析结果显示:

①失效焊盘表面明显发现镀层脱落现象,成分测试结果显示,脱落位置未探测出Au及Pd元素,表明脱落镀层为金、钯镀层,即失效焊盘表现为镍钯层分离;

②失效焊盘表面放大后,明显发现裂纹现象,而正常样品焊盘未发现裂纹现象;

③成分测试结果显示,失效品焊盘较正常品焊盘,未发现明显异常元素存在,初步排除污染对焊盘键合不良的影响。



NG#1不良焊盘表面SEM图片及EDS能谱图

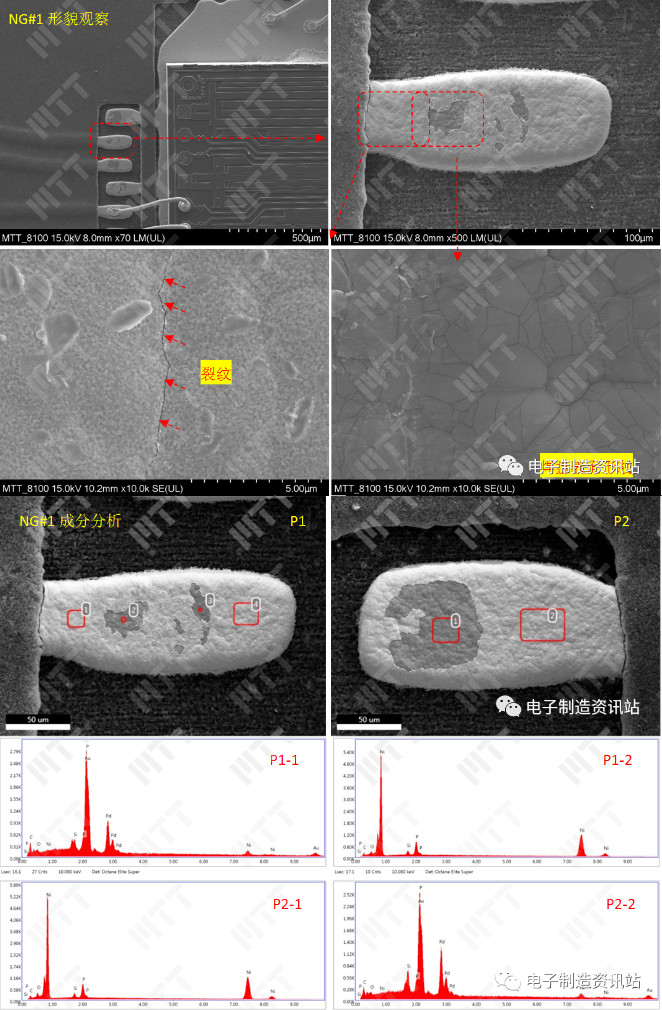

图2. NG#1不良焊盘表面SEM图片及EDS能谱图

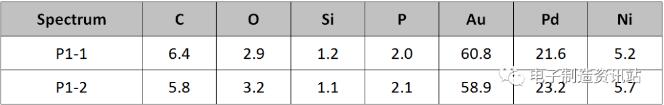

表1. NG#1不良焊盘表面成分测试结果(wt.%)

NG#1不良焊盘表面成分测试结果(wt.%)

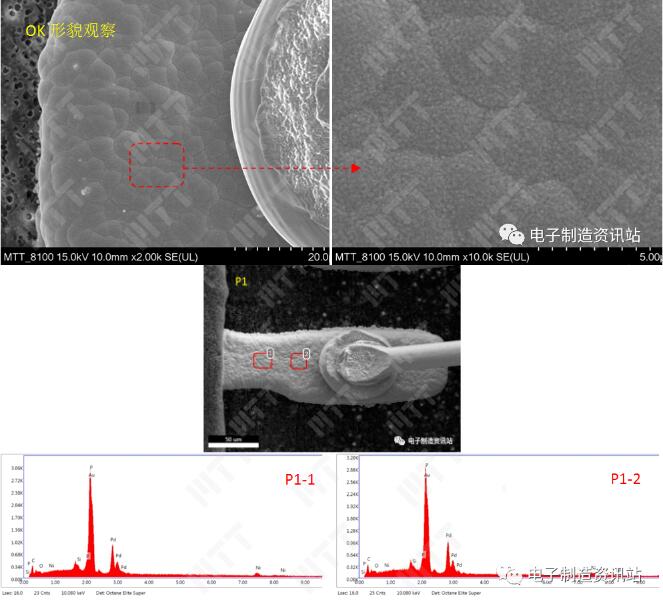

OK焊盘表面SEM图片及EDS能谱图

图3. OK焊盘表面SEM图片及EDS能谱图



表2. OK焊盘表面成分测试结果(wt.%)

OK焊盘表面成分测试结果(wt.%)



3. 剖面分析

为了观察失效样品及正常样品焊盘镀层形貌及成分状况,对失效样品NG#1及正常样品OK焊盘进行切片+CP处理后,对截面进行SEM+EDS分析,结果如下。

失效样品(NG#1):如图4及表3所示,测试结果显示:①键合脱落位置,明显发现钯层脱落现象,与表面分析结果一致;②脱落焊盘明显发现连续性镍腐蚀现象,同时发现镍表层存在较多裂纹分布,镍、钯层之间存在界面分层或界面间隙现象,成分分析结果显示,镍表层腐蚀位置O含量偏高,进一步证明镍腐蚀的发生;③镍镀层P含量为6.8%wt。



失效样品切片后SEM图片及EDS能谱图

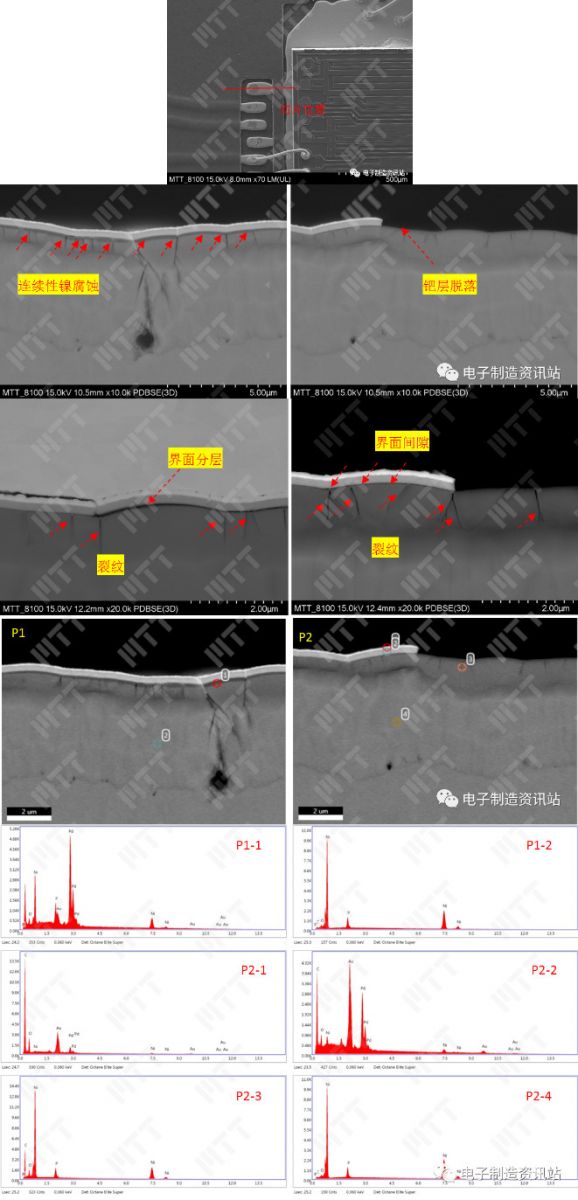

图4. 失效样品切片后SEM图片及EDS能谱图

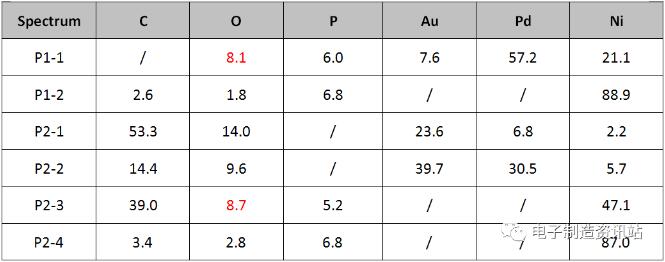

表3. 失效样品切片后成分测试结果(wt.%)

失效样品切片后成分测试结果(wt.%)



正常样品(OK):如图5及表4所示,测试结果显示:①焊盘未发现明显镍腐蚀现象,局部位置存在镀层开裂现象;②镍、钯界面结合紧密,未发现界面分层或界面间隙等现象;③镍层P含量为7.4%wt。



正常样品切片后SEM图片及EDS能谱图

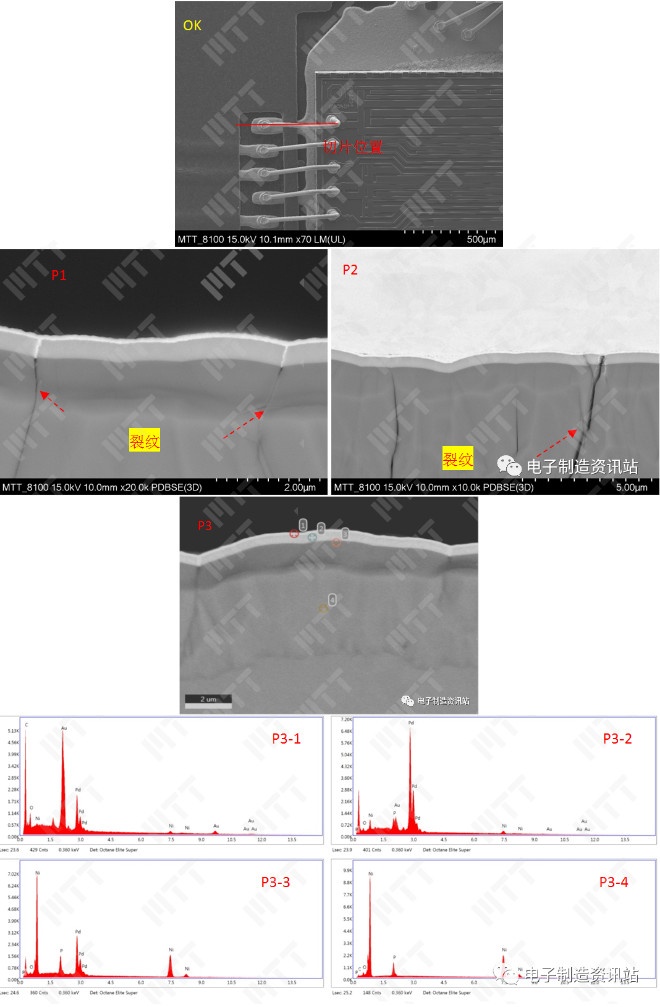

图5. 正常样品切片后SEM图片及EDS能谱图

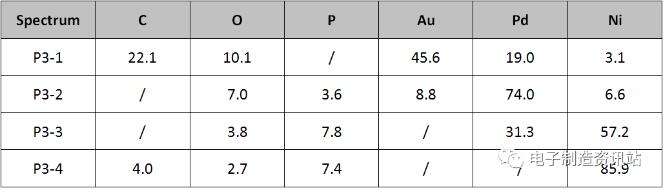

表4.正常样品切片后成分测试结果(wt.%)

正常样品切片后成分测试结果(wt.%)



以上结果可知,失效样品键合不良焊盘及键合外观正常焊盘,镍表层都存在较多裂纹现象、镍表层氧含量偏高现象。键合不良焊盘局部区域存在连续镍腐蚀现象。镍腐蚀导致镍钯界面出现界面间隙甚至界面分层现象,最终导致键合过程中镍钯界面结合力弱而出现钯层脱落现象。



4. 非键合位置镀层观察

为了确认失效焊盘镀层异常是否与键合工艺相关,对非键合区域镀层剖面后进行对比分析,结果如图6所示。

对于非键合区域,失效样品局部位置同样发现严重镍腐蚀现象,正常样品相应位置镀层未发现镍腐蚀现象,但局部位置同样发现镀层裂纹现象。非键合区域镀层状况与键合区域类似,故焊盘镀层异常与键合工艺无关。

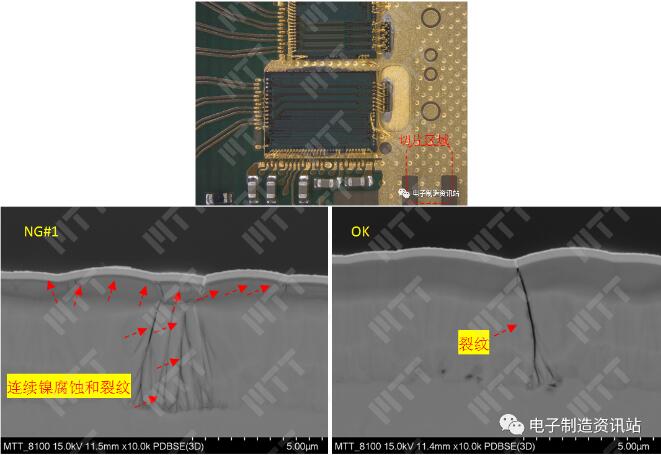

失效样品及正常样品远离键合位置镀层形貌对比

图6. 失效样品及正常样品远离键合位置镀层形貌对比



5. 镀层厚度测量分析

为了确认焊盘镀层(Ni、Pd、Au)厚度是否满足客户要求,对失效样品及正常样品,分别利用XRF及切片法对镀层厚度进行测量分析。



5.1 XRF测量法

如表5所示,失效样品及正常样品,焊盘金、钯镀层厚度无明显差异,都在委托方标准要求内。NG样品(#2)两处测试位置及OK样品一测试位置,镍层厚度不符合委托方标准要求,低于委托方标准下限。

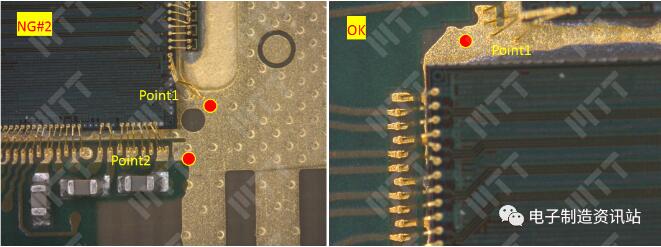

焊盘镀层厚度测量样品及位置

图7. 焊盘镀层厚度测量样品及位置

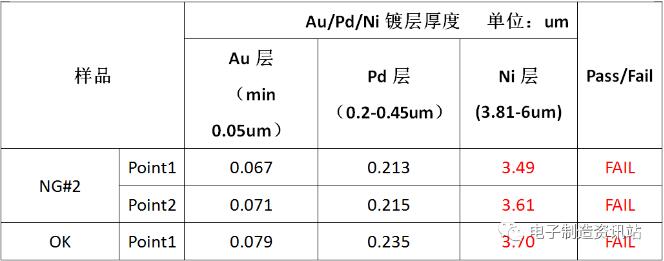

表5. 焊盘镀层厚度测量结果

焊盘镀层厚度测量结果

备注:1、校准器为φ0.05mm,测量时间为30s;2、所给结果为五点平均值。



5.2 切片法 (Cross section+ CP)

如表6所示,失效样品及正常样品,金、镍镀层厚度都满足委托方标准要求。失效样品的钯层厚度明显低于正常样品,其中失效样品NG#1钯层厚度不符合委托方标准要求。

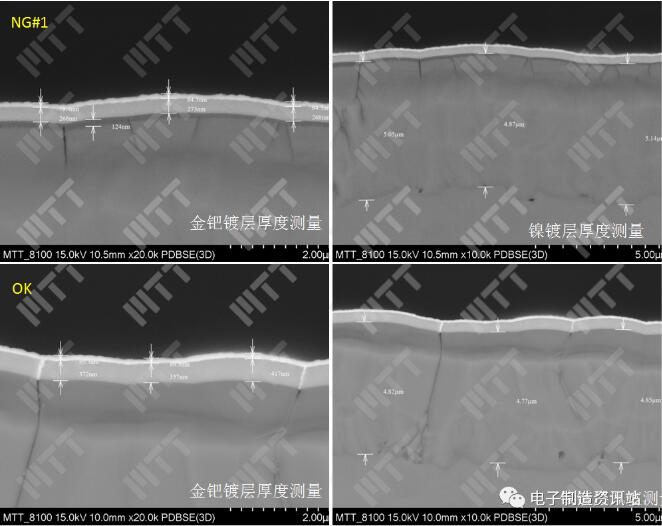

焊盘镀层厚度测量样品及位置(切片法)

图8. 焊盘镀层厚度测量样品及位置(切片法)

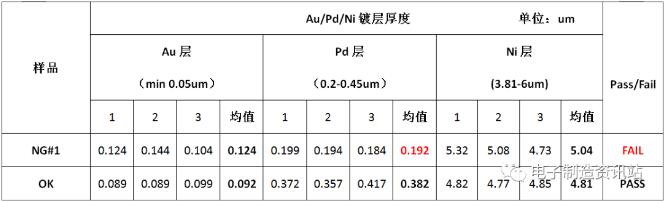

表6. 焊盘镀层厚度测量结果(切片法)

焊盘镀层厚度测量结果(切片法)



三、总结分析



通过对失效样品及正常样品键合点位置进行表面及剖面对比分析,结果显示:失效样品键合不良焊盘及键合外观正常焊盘,都存在镍腐蚀现象,表现为镍表层分布较多裂纹、镍表层氧含量偏高现象、镍钯界面出现界面间隙甚至界面分层现象。正常样品焊盘除发现局部位置镀层裂纹现象外,镍钯界面结合完好,未发现明显镍腐蚀特征。



通过对失效样品及正常样品远离键合区域镀层切片后观察,其镀层状况与键合区域相同,排除键合工艺不良对镀层异常的影响。



镀层厚度测量分析结果显示,失效样品钯层厚度明显低于正常样品,个别失效样品钯层厚度低于相关标准要求。



四、结论与建议



综上所述,PCB焊盘键合失效的原因为:失效样品焊盘局部位置镍镀层存在严重镍腐蚀现象(连续镍腐蚀),导致镍钯界面出现间隙甚至分层现象,弱化了镍钯界面结合力,最终导致键合过程中钯层脱落而出现键合不良。



建议:

严格管控ENEPIG工艺参数,避免镍层出现异常。
