引言



某遥控器在应用端使用一两个月后发生失效,经初步排查,为内部PCBA中某连接器PIN脚之间发生短路现象,在失效PIN脚之间发现异物,该PIN脚为镀镍镀锡工艺,现对其进行失效分析,查找失效原因。



测试分析



1 电性能检测



对NG PCBA中失效位置的PIN脚进行阻值测试,并与OK PCBA相同位置进行对比发现NG PCBA中客户标准位置PIN脚之间电阻值均存在较小,与失效现象一致。由连接器的电气原理图可知,失效基本均发生在通电引脚与GND引脚之间。





2 外观检查



外观放大观察,发现NG PCBA的失效PIN脚间均有细丝状异物存在,且异物均在连接器上PIN脚的非焊接端裸露位置;OK PCBA PIN脚之间未发现明显异物。结合电测试验结果,初步怀疑为失效引脚之间丝状异物导致引脚短路。



NG PCBA典型外观图片

图3 NG PCBA典型外观图片

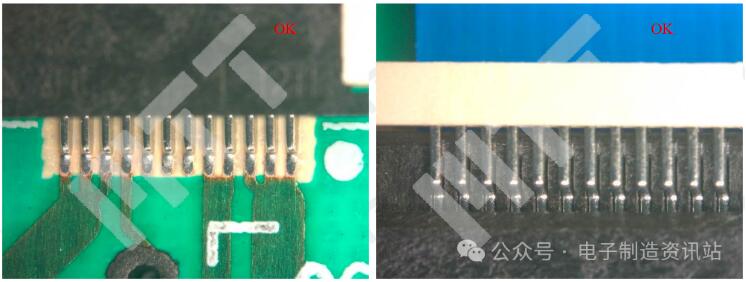

OK PCBA典型外观图片

图4 OK PCBA典型外观图片



3 表面分析



利用SEM+EDS对失效PIN脚之间异物进行分析,NG PCBA失效PIN脚间发现丝状异物为PIN脚生长出的产物,且部分异物表面呈挤压状条纹;EDS成分分析结果表明,主要成分为Sn元素,丝状异物为锡须。



NG PCBA失效位置SEM图片

图5 NG PCBA失效位置SEM图片



NG PCBA失效位置SEM图

图6 NG PCBA失效位置SEM图



表1 NG PCBA失效位置EDS结果(Wt%)

NG PCBA失效位置EDS结果



4 镀层分析



对NG PCBA中失效连接器和正常连接器、裸连接器分别进行制作切片,对比观察PIN脚的镀层情况,结果如下:

(1)发现裸连接器中,PIN脚的锡镀层厚度均匀,基本在2μm以上,满足客户规范要求,镍层厚度略微存在差异;

(2)失效PIN脚和正常PIN脚中,由于经过高温回流,表面锡镀层会存在流动现象,不同位置的锡厚差异较大,局部较薄,未发现明显规律性。



裸连接器PIN脚切片截面2镀层SEM图片

图7 裸连接器PIN脚切片截面2镀层SEM图片



NG PCBA失效连器件PIN3~4表面镀层SEM图片

图8 NG PCBA失效连器件PIN3~4表面镀层SEM图片



结论



导致连接器短路失效的直接原因为连接器PIN脚之间存在锡须,而导致锡须生长主要与PIN脚锡镀层内应力相关,锡镀层发生流动、锡镀层厚度不均匀以及IMC层生长均会导致锡镀层内应力变大。
