X射线照相检测的概述

2015-05-18  浏览量:2623

1、前言
1.1 工作原理

X射线照相法探伤是利用X射线在物质中的衰减规律和射线能使某些物质产生荧光、光化作用的特点,将射线穿过被探工件照射到X射线胶片上使胶片感光,再经过暗室处理,得到反映工件内部情况的照相底片,利用这种底片在强光灯上分析,从而判断被探工件内部质量。




1.2 X射线照相检测的特点
1、 检测结果有直接记录-------底片,是各种无损检测方法中记录最真实、最直观、最全面、可追踪性最好的检测方法;
2、 可获得缺陷的投影图像,缺陷定性定量准确;
3、 体积型缺陷检出率很高,而面积型缺陷的检出率受多种因素影响;
4、 适宜检验轻薄的工件而不适宜较厚的工件;
5、 适宜检测对接焊缝,检测角焊缝效果差,不适宜检测板材、棒材、锻件;
6、 对缺陷在工件中厚度方向的位置、尺寸(高度)的确定较困难;
7、 检测成本高、检测速度慢且射线对人体有伤害;


1.3 X射线照相检测的设备
1、 X射线机:携带式X射线机、移动式X射线机和固定式射线机;
2、 胶片:增感型胶片和非增感型胶片
3、增感屏:金属增感屏、金属荧光增感屏、荧光增感屏;
4、 像质计:丝型像质计、阶梯孔型像质计、平板孔型像质计、槽型像质计、双丝像质计;
5、其他设备有:观灯片、黑度计、暗室设备和器材、标记等



2、X射线照相检测的工艺流程

1、 试样的准备:送检样品的表面检查符合相关要求;
2、 透照:按照相关标准、工艺规程、工艺图进行透照;
3、 暗室处理:对曝光后的底片进行显影、停影、定影、水洗和干燥;
4、 评片:在观灯片下进行评片,判断工件质量的符合性,得出结论;
5、 检验报告与记录:认真填写原始记录和检验结果记录,连同底片一起作为产品质量档案保存;



X射线检测

X射线检测





3、案例分享
客户要求对一块材质为Q235B的对接焊缝进行X射线拍照,板厚为20mm检测焊缝内部是否存在缺陷。检验级别:JB/T 4730.2-2005 AB级 验收级别:JB/T 4730.2-2005Ⅱ级


钢材X射线检测


检测技术参数:


X射线检测

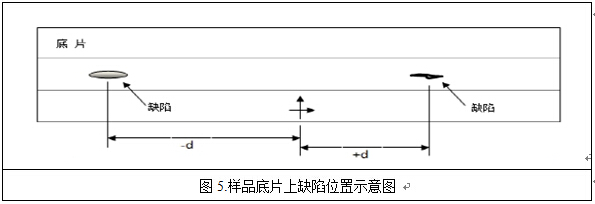

检测结果:


X射线检测

X射线检测


作者简介:
MTT(美信检测)是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室,网址:www.mttlab.com,联系电话:400-850-4050。

  文章来源于美信检测实验室,如需转载请注明文章出处:http://www.mttlab.net
