人体模型（HBM）静电放电及闩锁（LU）

人体模型（HBM）静电放电及闩锁（LU）测试可模拟人体带电接触器件放电，评估器件对ESD和闩锁效应的耐受与抵抗能力，防止器件损坏失效，应用于多领域。

美信检测具备多种优势，能提供专业、兼容性强的HBM及LU测试服务，具备灵活配置与先进监测功能，为产品质量助力，提供专业可靠的测试支持。

人体模型（HBM）静电放电及闩锁（LU）

| 项目概述

1、人体模型静电放电（HBM ESD）是建立最早和最主要的模拟静电测试模型，HBM是Human-Body Model的英文缩写，即人体静电放电模型。人体在地上走动磨擦或其他因素在人体上已累积了静电，当此人去碰触到IC时，人体上的静电便会导入到所接触的设备中。HBM ESD模型模拟了当带电的人体接触或靠近静电敏感器件（ESDS）时，该元器件有可能被直接的静电放电或静电场损坏。

2、闩锁（Latch-up）：IC中由寄生结构被触发，导致芯片内部出现低阻抗路径，从而引发高电流的持续存在，即使在触发条件消除后，高电流仍会持续存在。断电后才能跳出LU的状态。Latch-up的触发原因：过高的电压，不当的电源管理顺序，ESD等。

| 测试目的

1、模拟人体带电接触器件时的放电情况，评估器件对静电放电（ESD）的耐受能力。

2、评估器件对闩锁效应的抵抗能力，防止因过压或过流导致器件内部形成低阻抗通路，造成损坏或失效。

| 测试标准

1．ANSI/ESDA/JEDEC JS-001-2024 Human Body Model (HBM) Device Level、MIL-STD-883E、AEC Q100-002E；

2．JEDEC JESD78F.02-2023 IC Latch-Up Test - Minor Revision of JESD78F.01, December 2022.

| 服务产品/领域

1．HBM：汽车电子、消费电子、工业电子等广泛领域。

2．LU：高可靠性领域，如汽车电子、航空航天等。

| 项目优势

1．多种测试方法和标准兼容性。

2．高度灵活的偏置和引脚配置能力。

3．先进的控制和监测功能。

4．漏电或直流IV特性扫描。

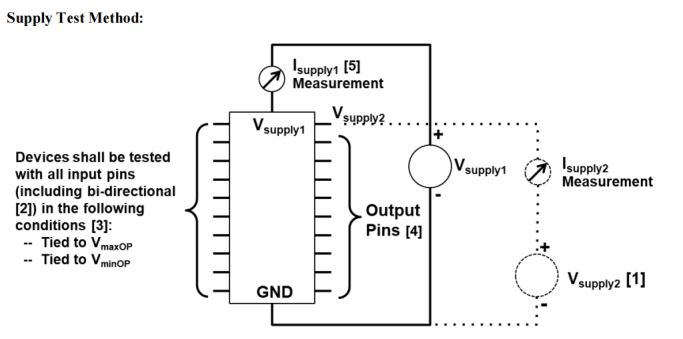

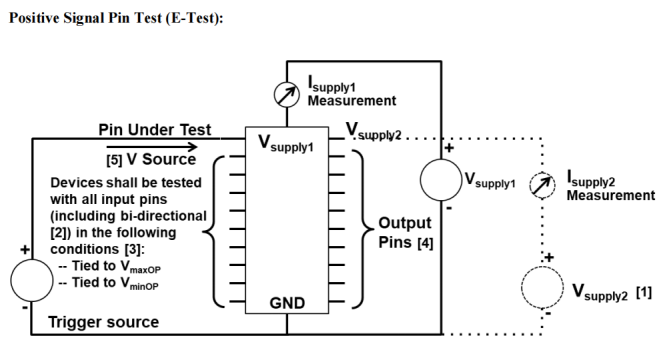

| 试验原理图

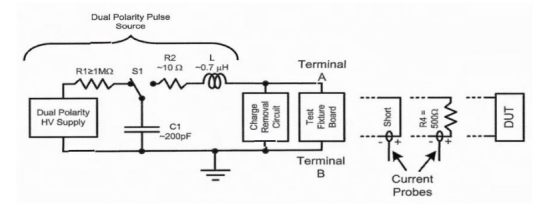

HBM
