离子清洁度

离子清洁度通常是指线路板的离子清洁度，由于印刷线路板的各种材料在清洗工艺时造成离子残留，会影响电子产品的功能性和可靠性。最常见的离子污染导致的问题分别是表面腐蚀和结晶生长，最终引起了短路，过多的电流通过连接器，造成电子产品的最终损坏。

离子清洁度

| 项目概述

几种污染物主要来源于电镀、波峰焊、回流焊和化学清洁等工艺，主要有助焊剂残留、电离表面活化剂、乙醇、氨基乙醇和人体汗液等5中污染形式。

| 测试标准

IPC TM-650 2.3.28.2 Bare Printed Board Cleanliness by Ion Chromatography

IPC TM-650 2.3.28B Ionic Analysis of Circuit Boards, Ion Chromatography Method

| 主要测试的离子种类：

阴离子	阳离子	有机酸
氟离子（F ^-）	锂离子（Li⁺）	乙酸（CH₃COOH）
氯离子(Cl^-)	钠离子（Na⁺）	甲酸（CH₂O₂）
亚硝酸根离子（NO₂^-）	铵根离子（NH₄⁺）	甲基磺酸（CH₄O₃S）
硫酸根离子（SO₄ ^2-）	钾离子（K⁺）	己二酸（C₆H₁₀O₄）
溴离子（Br ^-）	镁离子（Mg²⁺）	琥珀酸（C₄H₆O₄）
硝酸根离子（NO₃^-）	钙离子（Ca²⁺）	苹果酸（C₄H₆O₅）
磷酸根离子（PO₄^3-）	/	邻苯二甲酸（C₈H₆O₄）
/	/	谷氨酸（C₅H₉NO₄）

| 测试方法

1 阴阳离子测试法

阴阳离子法测试离子清洁度，主要是应用一定比例的异丙醇与水的混合溶液浸泡样品表面，使样品表面的污染物溶入溶液当中，然后通过测试溶液中的阴阳离子以及有机酸的种类及其含量来分析其污染程度的方法。测试结果一般用ug/cm2来表示，测试标准参考IPC-TM-650,2,3,28。该方法的优点是可以很详细的了解各离子的残留种类及其含量。IPC-TM-650,2,3,28标准规定，阴阳离子法测试项目主要包括6种阳离子、7种阴离子、8种有机酸。

分别为：

阳离子	锂离子、钠离子、铵根离子、钾离子、镁离子、钙离子
阴离子	氟离子、氯离子、亚硝酸根离子、溴离子、硝酸根、磷酸根、硫酸根
有机酸	乙酸、己二酸、甲酸、谷氨酸、苹果酸、甲烷磺酸盐、琥铂酸、邻苯二甲酸

2 氯化钠当量法

氯化钠当量法是用超纯净的萃取溶液从电子部件上移去工艺过程中留下的残余物。对清洁结果的测量是以电导率或电阻系数为评判依据。

测试中，用纯的75％IPA （异丙醇）和25％去离子水（体积比）配制的溶液作为萃取液。将PCB 置于萃取液中，测量PCB 中污染物溶解后萃取液的电导率或电阻系数，作为污染物的依据。由于污染物的离子种类不同，测试中，统一用当量NaCl 的离子浓度来代表，即用μgEq NaCl/ cm2来表示，当量NaCl 的离子浓度的大小，作为离子污染程度的参数。其参考标准依据是IPC-TM-650,2,3,25C。该方法相对于阴阳离子法的缺点是：该方法无法很明确的知道离子污染的种类及其含量。

| 如何选择测试方法？

一般情况下，如果想清楚的了解污染物的种类及其含量，建议选择IPC-TM-650,2,3,28阴阳离子法，该方法可以很清楚的了解污染物的来源。

例如：

如果测试结果中的F、Cl、Br含量偏高，则可判断其污染来源可能是波峰焊和回流焊工艺中阻焊剂残留导致的；如果测试结果发现有机酸的结果偏高，则有可能是用乙醇或氨基乙醇清洁过程中引入的污染。而氯化钠当量法则无此优点。

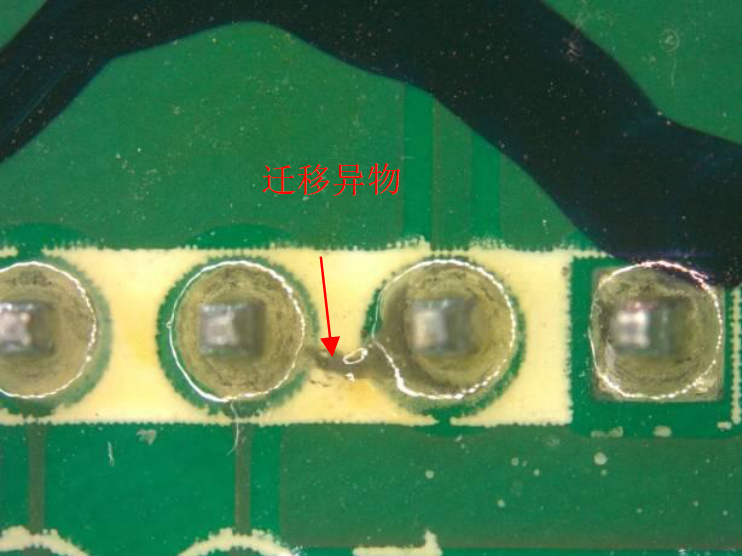

| 典型危害

| 典型测试谱图

常见问题

常规样品要求？

为了不影响测试结果的准确度，一般要求样品的表面积大于100cm2，送样时需进行密封包装，防止二次污染。
