摄像头重启几十次？别慌！它只是有点"老"了...

发布时间： 2025-11-19 00:00

分享至：

家里摄像头用着用着就自动重启，有时一天几十次？别急着砸，它可能没坏，只是“心脏”出了点年龄问题。

图片来源：网络

最近，我们接到一个“病人”——一批安装了两三个月的摄像头。

家属（工程师）主诉：病人行为异常，会毫无征兆地突然昏迷（死机），然后自己醒来（重启）。有时一天发作几十次，有时几天才一次。天冷的时候，发作更频繁些。

初步体检：给病人做个“桑拿”（整体烘烤），或者换掉体内一个叫 C99 的“小器官”（电容），它就能暂时恢复正常。

这奇怪的症状，把问诊指向了设备的“心血管系统”——电源电路...

一场细致的“全身检查”开始了

一、精准诊断：找到不稳定的“血压”

工程师们决定对病人和健康个体进行对照检查。

1. 首先，做了基础排查

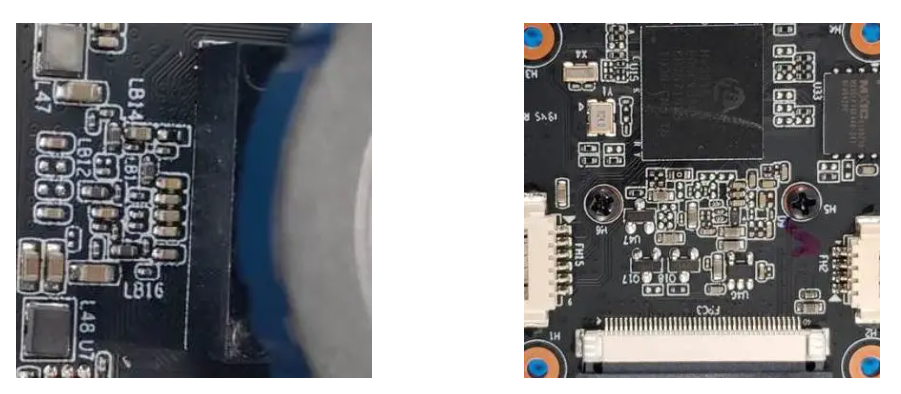

外观检查：皮肤完好，没有外伤。

样品外观目检

图片来源：实验室数据

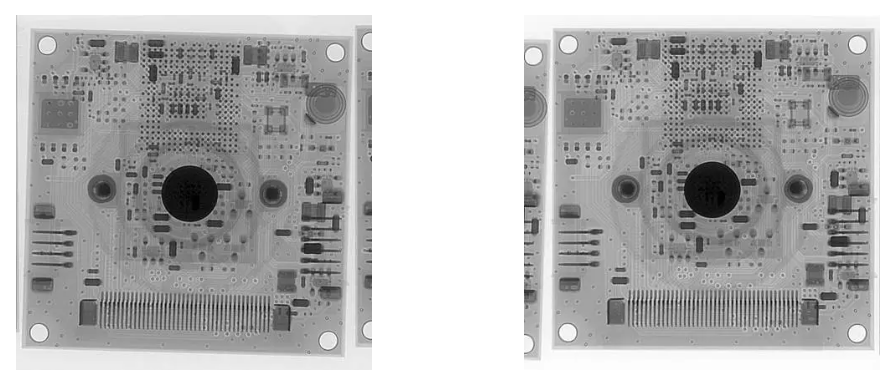

X光扫描：骨骼清奇，内部结构完好，没有发现明显异常。

失效样品X-ray透视照片

图片来源：实验室数据

MTT

✅ 初步诊断

排除外力损伤，问题可能出在内部机能上。

2. 然后，监测核心生命体征

怀疑是“大脑记忆区”（DDR）供血不稳。于是，用精密仪器监测了通往该区域的“主动脉血压”——电源纹波。

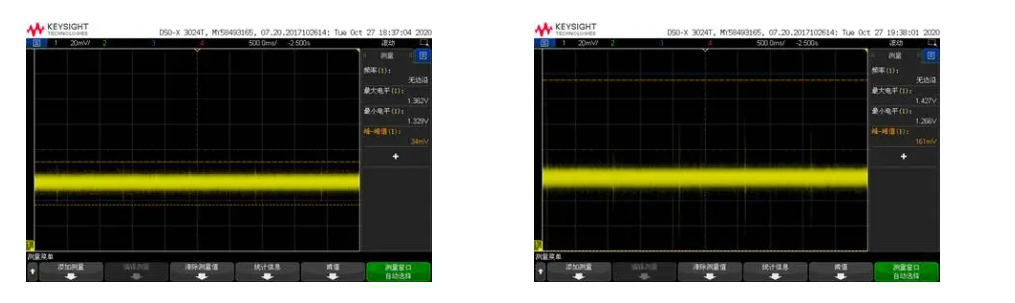

检查报告对比：

健康个体：血压（纹波）稳定在 34 mV 左右，状态平稳。

故障病人：在昏迷前，血压（纹波）剧烈波动，飙升到 >100 mV（严重超标！）。

正常数值（左）vs 故障数值（右）

图片来源：实验室数据

MTT

🔍 初步确诊

血压（纹波）过高，导致大脑（DDR）供血不足，引发频繁昏迷（死机重启）。

二、深入探查：揪出拉高“血压”的元凶

为什么血压会高？进一步检查发现，负责稳定血压的“血管弹性”（滤波电容容量）变差了。

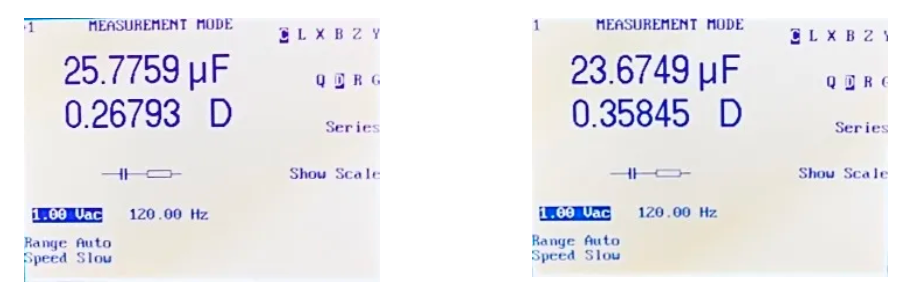

化验单显示：

健康个体的滤波总容量约 25.7 μF。

故障病人的滤波总容量下降到约 23.6 μF。

正常数值（左）vs 故障数值（右）

图片来源：实验室数据

MTT

💡 病情分析

正是这个关键部件的性能衰退，导致其稳定电压的能力下降，最终造成了“高血压”（纹波过大）。

三、病理分析：原来是正常的“器官衰老”

现在，焦点集中到了那个叫 C99 的“小器官”——一颗 22μF的滤波电容上。是它先天不足，还是后天失调？

为了弄清原因，我们进行了一系列“病理实验”:

器官移植：将健康个体的同款电容换到病人身上，病人症状消失。

图片来源：实验室数据

器官切除：将健康个体的该电容移除，健康个体也开始出现相同症状。

图片来源：实验室数据

实验结果证实：就是这个电容的容量下降，直接导致了疾病。

那么，容量为什么会下降呢？我们对它进行了“病理切片”和“成分分析”。

样品上C99电容切片SEM形貌和EDS成分分析（Pt为制样喷涂）

图片来源：实验室数据

MTT

📋 最终病理报告：

∎ 诊断名称： MLCC（多层陶瓷电容）正常老化

∎ 病变部位： C99电容的介质材料（成分为钛酸钡）

∎ 发病机制：

您可以把它想象成人的皮肤胶原蛋白流失。

这种电容内部的微观结构（电畴），会随着时间推移自然地被“固定”（钉扎效应），导致其储存电荷的能力（容量）不可逆地缓慢下降。

加热（如焊接、烘烤）相当于做了一次“热玛吉”，能暂时激活它，让容量恢复。但一旦冷却，老化过程又会重新开始。

这就完美解释了：为什么给电路板烘烤或更换新电容后，故障会暂时消失——因为你只是暂时逆转了它的“衰老”时钟。

四、治疗建议与健康提醒

病因找到了，它不是“恶性肿瘤”（致命缺陷），而是像“骨质增生”一样的自然老化规律。因此，治疗方案不是“治病”，而是“养生”。

MTT

💊【处方笺】

∎ 药名：设计裕量

∎ 用法：在设计电路时，为关键滤波电容的容量预留充足的富裕空间。

∎ 功效：确保即使在产品整个生命周期内，电容正常衰老后，其剩余能力也足以稳定系统“血压”。

💡 给工程师的“健康指南”

∎ 正视衰老：必须认识到 MLCC老化是物理规律，选型和设计时就要把它考虑进去。

∎ 定期体检：对涉及 DDR供电等关键电源电路，要进行严格的长期波形监测。

∎ 增强体质：在预算和空间允许下，选用容量更大或抗老化性能更好的滤波电容。

所以，当你身边的电子产品出现一些“年久失修”的古怪症状时，别总觉得是它坏了。

它可能只是，老了...

图片来源：网络

『你的产品有过什么让你哭笑不得的“老年病”吗？评论区聊聊！』

本诊断报告基于失效分析案例撰写，旨在科普电子知识。具体病情请咨询专业工程师。
